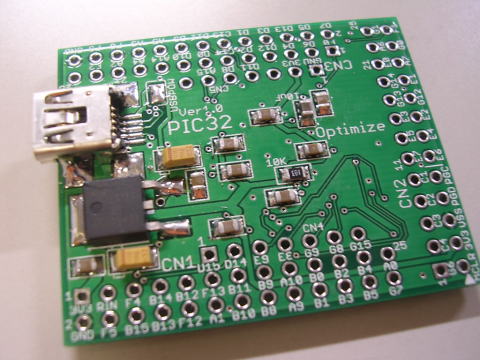

部品面（miniB USBコネクタ、レギュレータ実装） （コネクタCN2の一部にPICKit3を接続可能）	半田面（PIC32MX795F512L(100ピン）、16MHz水晶） （半田ジャンパSJ2でUSBローダ/ユーザPGMの選択可能）

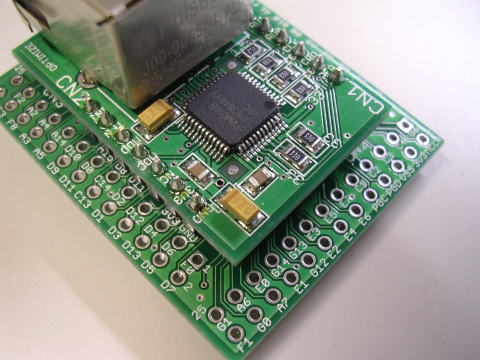

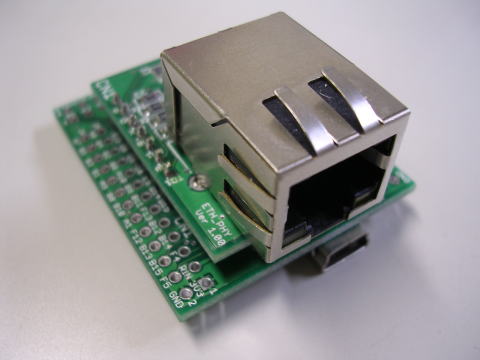

PIC32基板にアドオンできるETH-PHYモジュール 100BASE-TXコネクタ搭載	EtherNet PHYチップはナショセミのDP83848Cを搭載 インターフェイスはRMII マイクロチップ社のPIC32 Ethernet Starter Kit(DM320004)とほぼ同じハード構成になります。（PIC32のクリスタルが16MHzのためソース変更＆再コンパイルが必要）

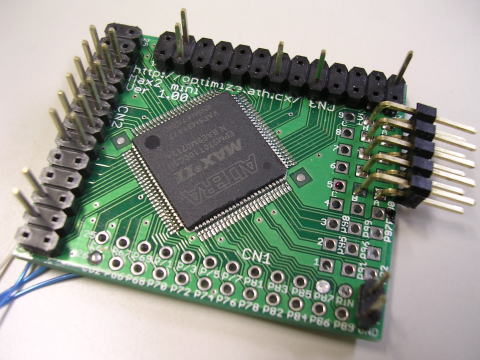

	PIC32基板にスタックして接続できるアルテラMAX2 CPLD(EPM570T100) PIC32基板と接続する信号の部分だけピンヘッダのピンを残して接続する。写真の例ではPIC32の8bit PMP（パラレルバス）と接続している。 裏面に発振器や電圧レベル変換用のTTLを実装可能。 （ピンヘッダ類は全てオプションです）

「PIC32」ボードの特徴

• マイクロチップの32bitマイコン(MIPS32 M4Kコア)PIC32MX795F512L(80MHz/80MIPS)を使用したUSBマイコンボード
• miniB USBコネクタ、3.3Vレギュレータ、16MHzクリスタルを実装
• 大容量メモリ（512KbyteフラッシュROM、128Kbyte RAM）搭載で高度なアプリケーションに対応
• フラッシュROMにはUSBブートローダプログラムが書き込み済みですので、組み立て後USBケーブルでPCと接続するだけで、フラッシュメモリの書き込みや、ユーザ作成のプログラムをRAM上で実行することが可能
• マイクロチップが提供する無償の統合開発環境MPLABを使用して、C言語で開発が可能　（60日間の評価期間が過ぎた後は、Cコンパイラの最適化オプション(-O2 -O3 -Os）が使用できなくなりますが、プログラム容量などの制限はありません）
• オプティマイズの提供するUSBローダやフラッシュ書き込みツールなどを使用して、簡単にPCと連動するアプリケーションが開発可能
• Full Speed USB（デバイス、ホスト）、100Mbps EtherMAC、2-CAN、16-10bit ADC、5-PWM、6-UART、4-SPI、5-I2C、PMP（パラレルバス)
• 価格はキット\2300と非常に低価格
• PIC32MX795F512Lのデータシート/ドキュメント類はマイクロチップのWEBサイトからダウンロード

「ETH-PHY」モジュールの特徴

• PIC32ボードにアドオンして使用可能、PIC32込みで42mm x 35mmの省スペースを実現
• 100BASE-TXの高速通信が可能、PIC32との組み合わせてUDP転送で実測80Mbpsが可能
• 低消費電力3.3V動作のNationalSemiconductorのDP83848C PHYチップを搭載
• マイコンとのインターフェイスは標準的なRMIIインターフェイスでPIC32以外のマイコンやFPGAと接続可能
• RMIIに必要な50MHzの水晶発振器で安定動作
• トランス+LED2個内蔵のRJ45コネクタを使用
• PIC32にマイクロチップ社が提供するユニークなMACアドレスが書き込み済みで独自にアドレスを取得する必要が無い
• マイクロチップ社からフリーで使用できるTCP/IPスタックのソースコードが提供されている
• 価格はキット\2100と非常に低価格

「MAX2 mini」ボードの特徴

• PIC32ボードにスタックして接続可能、PMP（パラレルバス8/16bit）と接続することを想定
• アルテラMAX2 CPLD（570ロジックエレメント 76 I/O） EPM570T100C5を実装
• PIC32からUSB経由でMAX2をプログラムするツールを提供
• 電圧変換用TTL(1bit、8bit）をオプションで実装可能
• 面実装水晶発振器をオプションで実装可能
• ユニバーサルエリアに簡単なユーザ回路を実装可能
• 価格はキット\1500と非常に低価格
